Màn hình HMI

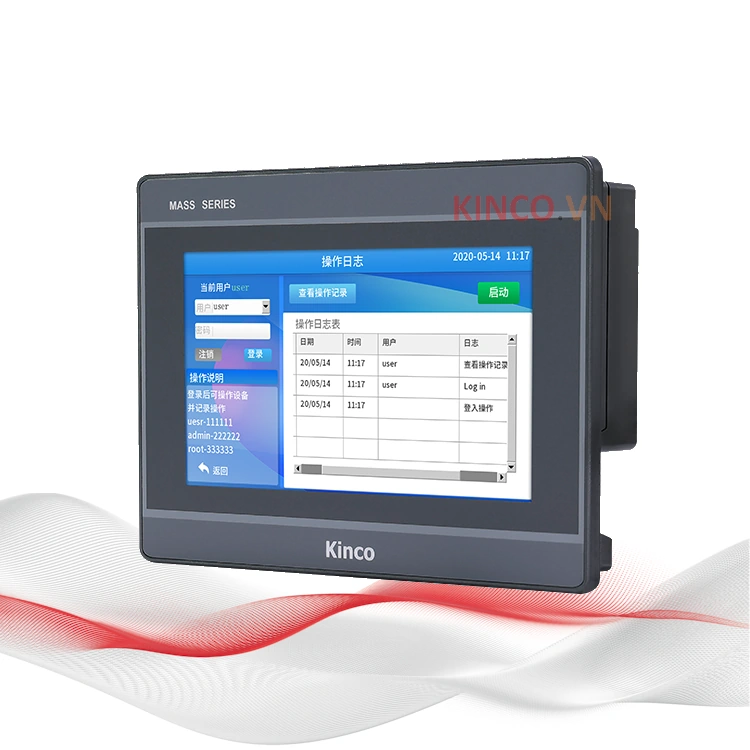

HMI Kinco M2070HE-WIFI 7"
SKU: M2070HE-WIFI
Màn hình 7" TFT HD 1024×600, 16,7 triệu màu, tương phản 800:1, góc nhìn 85° bốn phía, IP65 mặt trước
CPU dual-core ARM 1GHz + Ethernet RJ45 + WiFi IEEE 802.11 b/g/n (2.4GHz) + EdgeAccess 1.0
3 cổng COM (COM0 RS232/485/422 + COM1 RS485 + COM2 RS232) — kết nối đa thiết bị tại chỗ
Model 7 inch duy nhất M2 Series có WiFi — linh hoạt vị trí lắp đặt không cần kéo cáp mạng
CE 2019 (EN61000-6-4:2019), nguồn DC 24V, 4.2W, phần mềm Kinco DTools miễn phí không giới hạn tag
Tổng quan HMI Kinco M2070HE-WIFI
M2070HE-WIFI là phiên bản đầy đủ kết nối nhất trong nhóm M2 7 inch — thêm WiFi IEEE 802.11 b/g/n so với M2070HE. Không còn ràng buộc vị trí lắp đặt bởi cáp mạng: đặt HMI ở bất kỳ đâu trong vùng phủ WiFi nhà máy và vẫn duy trì đầy đủ giám sát từ xa, EdgeAccess 1.0 và tích hợp SCADA.
WiFi và Ethernet tồn tại đồng thời trên một thiết bị nhưng không hoạt động song song — chọn một trong hai tùy môi trường lắp đặt. Dùng WiFi khi thiết bị cần di động hoặc không kéo được cáp mạng; chuyển sang Ethernet khi cần độ ổn định tối đa trong môi trường nhiều nhiễu RF.
Ba cổng COM kết nối thiết bị tại chỗ qua dây (RS485, RS232) hoàn toàn độc lập với kết nối WiFi — thu thập dữ liệu serial và truyền WiFi về trung tâm diễn ra đồng thời.
Tính năng nổi bật M2070HE-WIFI
WiFi 802.11 b/g/n — vị trí lắp đặt linh hoạt, không cần kéo cáp mạng
Kết nối WiFi 2.4GHz đến bất kỳ Access Point 802.11 b/g/n nào trong nhà máy — kể cả 4G/5G router di động. Loại bỏ hoàn toàn chi phí và thời gian kéo cáp mạng đến từng vị trí lắp HMI. Đặc biệt hữu ích trong nhà máy cũ, xưởng rộng hoặc tủ điện đặt xa hạ tầng mạng.
Ethernet + WiFi — hai lựa chọn mạng trên cùng một thiết bị
M2070HE-WIFI có cả Ethernet RJ45 hữu tuyến và WiFi 802.11 b/g/n — dùng WiFi khi thiết bị di động hoặc chưa có cáp mạng, chuyển sang Ethernet khi cần độ ổn định tối đa hoặc môi trường có nhiều nhiễu RF. Không cần thay HMI khi thay đổi hạ tầng mạng sau này.
3 COM + WiFi — thu thập serial tại chỗ, báo cáo về trung tâm không dây
Ba cổng COM kết nối PLC (COM0), biến tần (COM1 RS485) và thiết bị ngoại vi (COM2 RS232) bằng dây — WiFi gửi dữ liệu tổng hợp về SCADA và kỹ thuật viên giám sát qua EdgeAccess 1.0. Hai luồng dữ liệu (serial và WiFi) song song, độc lập nhau.
EdgeAccess 1.0 qua WiFi — giám sát từ xa hoàn toàn không dây
Kỹ thuật viên mở EdgeAccess 1.0 trên laptop, nhập IP WiFi của M2070HE-WIFI — thấy màn hình HMI 7 inch thời gian thực, chỉnh setpoint và xem alarm từ xa. Khi HMI đặt trong tủ điện đóng cửa hoặc vị trí khó tiếp cận, EdgeAccess WiFi là cách duy nhất theo dõi mà không cần mở tủ.
Ứng dụng phù hợp M2070HE-WIFI
Nhà máy cũ, hạ tầng mạng chưa phủ đến mọi máy
Nhà máy có hệ thống mạng LAN chỉ ở văn phòng và một số khu vực chính — dùng WiFi Access Point công nghiệp phủ sóng toàn xưởng, lắp M2070HE-WIFI không cần kéo thêm cáp mạng đến từng tủ điện. Tiết kiệm chi phí hạ tầng đáng kể so với kéo cáp LAN.
Tủ điện di động hoặc xe đẩy giám sát
Panel điều khiển di động gắn trên xe đẩy — M2070HE-WIFI kết nối WiFi, kỹ thuật viên đẩy xe đến khu vực cần kiểm tra, 3 COM kết nối thiết bị tại chỗ, WiFi vẫn duy trì kết nối về SCADA trung tâm. Không cần tháo cắm cáp mạng khi di chuyển.
Phòng sạch và khu vực hạn chế xuyên tường
Phòng sạch dược phẩm, thực phẩm hạn chế số lỗ xuyên tường — M2070HE-WIFI kết nối WiFi qua vách, không cần kéo cáp mạng xuyên phòng. Đơn giản hoá thiết kế phòng sạch và giảm điểm ô nhiễm tiềm năng.
Bảng chọn mã HMI Kinco M2 Series
| Model | Màn hình | Phân giải | Tương phản | Ethernet | WiFi | Khoét lỗ | Tiêu thụ |
|---|---|---|---|---|---|---|---|
| M2043H | 4.3" | 800×480 | 1200:1 | Không | Không | 119×93mm | 2W |
| M2043HE | 4.3" | 800×480 | 1200:1 | ✓ RJ45 | Không | 119×93mm | 2W |
| M2070H | 7" | 1024×600 | 800:1 | Không | Không | 192×138mm | 4.2W |
| M2070HE | 7" | 1024×600 | 800:1 | ✓ RJ45 | Không | 192×138mm | 4.2W |
| M2070HE-WIFI ✦ | 7" | 1024×600 | 800:1 | ✓ RJ45 | ✓ b/g/n | 192×138mm | 4.2W |
| M2100 | 10.1" | 1024×600 | 500:1 | Không | Không | 260×179mm | 6W |
| M2100E | 10.1" | 1024×600 | 500:1 | ✓ RJ45 | Không | 260×179mm | 6W |
| M2100E-WIFI | 10.1" | 1024×600 | 500:1 | ✓ RJ45 | ✓ b/g/n | 260×179mm | 6W |
✦ Sản phẩm đang xem | CPU chung: Dual-core ARM 1GHz · 128MB RAM · 256MB Flash · IP65 mặt trước · DC 10.8–28V · CE EN61000-6-4:2019
Câu hỏi thường gặp về M2070HE-WIFI
WiFi và Ethernet có hoạt động đồng thời không?
Không. WiFi và Ethernet trên M2070HE-WIFI chỉ dùng một tại một thời điểm — chọn WiFi hoặc Ethernet trong cấu hình mạng của DTools. Khuyến nghị dùng Ethernet khi thiết bị cố định và môi trường có nhiều nhiễu RF; dùng WiFi khi thiết bị cần di động hoặc không kéo được cáp mạng.
Nên chọn M2070HE hay M2070HE-WIFI?
Chọn M2070HE khi thiết bị lắp cố định và có điểm kéo cáp Ethernet — ổn định và chi phí thấp hơn. Chọn M2070HE-WIFI khi thiết bị cần di động, chưa có hạ tầng mạng tại vị trí lắp, hoặc muốn linh hoạt chuyển đổi giữa WiFi và Ethernet sau này mà không thay HMI.
WiFi trên M2070HE-WIFI hỗ trợ băng tần nào?
Chỉ hỗ trợ 2.4GHz (IEEE 802.11 b/g/n). Không hỗ trợ 5GHz. Trong môi trường nhà máy có nhiều thiết bị 2.4GHz, nên dùng Access Point công nghiệp IP65 chuyên dụng và kênh WiFi ít nhiễu nhất (kênh 1, 6 hoặc 11).
Tại sao chọn HMI Kinco M2070HE-WIFI?
M2070HE-WIFI là lựa chọn khi dự án cần màn hình HMI 7 inch đầy đủ tính năng (3 COM, Ethernet, EdgeAccess) nhưng không muốn hoặc không thể kéo cáp mạng đến từng vị trí lắp đặt. Linh hoạt hơn M2070HE nhờ WiFi, trong khi giữ nguyên toàn bộ tính năng kết nối serial và giám sát từ xa.
